鼠標按住圖片可看放大效果SPC8000-D3 數字調度機
-
查看次數3729
-
添加時間2019年08月31日

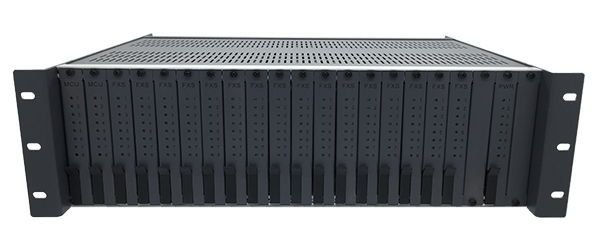

3U標準機框丨單框最大128線
部分單元板介紹

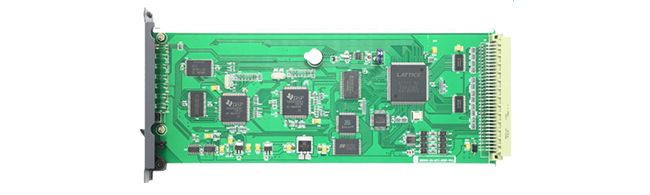

MCU主板
?DSP數字信號處理 · FPGA可編程邏輯芯片
?語音處理 · 防浪涌設計
?超大規模通信專用芯片 · 通訊電路
?大容量Flash數據存儲 · 熱拔插設計

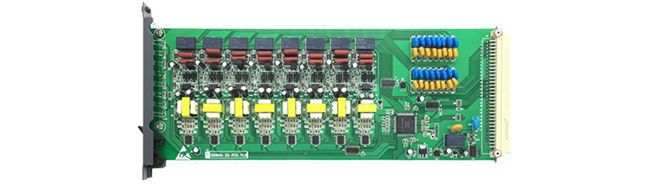

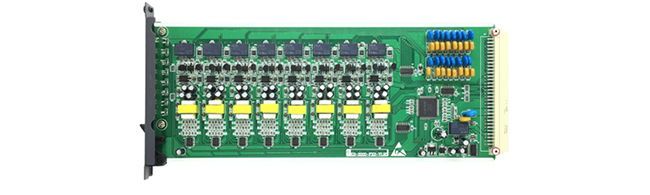

FXS用戶板 & FXO環路中繼板
?端口防雷設計 · FPGA可編程邏輯芯片
?高質量語音通道設計

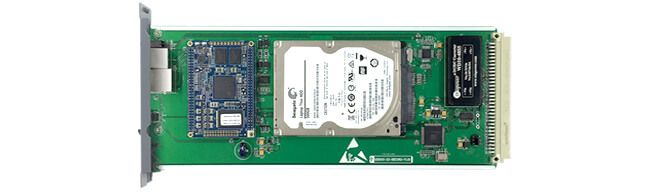

REC-HDD錄音板
?硬盤存儲 · 500G可存15000小時左右
?全通道錄音 · 開機自動錄音
?Web端網頁查詢管理 · 多條件查詢

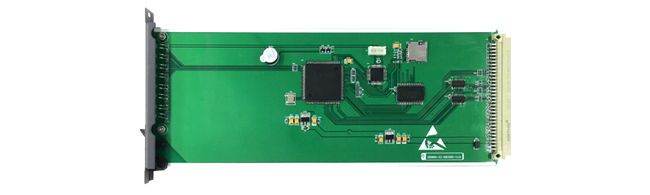

REC-TF錄音板
?TF卡存儲 · 適用小門數機型
?全通道錄音 · 開機自動錄音

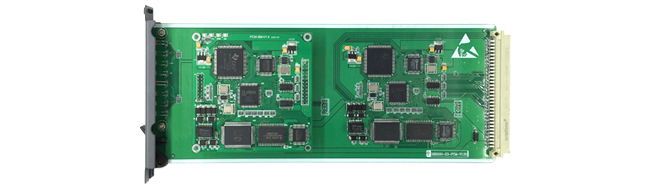

PCM 信令板 & 數字中繼板
產品概括
SPC8000-D3數字程控調度機 完全融合數字交換機、匯接機的功能，是最新一代程控調度系統，系統設計在技術創新上獨具優勢，是信息產業部新一代具有完全自主知識產權的優選機型;具備超強的外線調度及匯接功能；同時兼?zhèn)涓鞣N十分強大的賓館管理和商務辦公功能，為IP 網、賓館、寫字樓、校院網、工礦企業、機關事業單位及部隊、公安、電力、煤礦、石化、鐵路、銀行等專網系統提供各種電話管理、調度管理應用解決方案，也可作為各運營商的端局或接入設備使用，是用戶單位改善通訊條件、提高工作效率、控制話費支出、實行辦公智能化的理想設備！
系統硬件特色描述
系統硬件采用超大規模通信專用芯片，專用DSP數字信號處理芯片，F(xiàn)PGA可編程邏輯芯片等，確保了系統的低功耗、高效率、長壽命，高可靠; 并且做到公共單元全部熱備份，無縫隙切換工作;所有單元板全部支持熱插拔; 系統硬件監測功能，不可用或故障時自動隔離功能;重要中繼路由可采用主備工作模式;系統采用三級防雷擊保護，并全部通過K20抗雷擊測試，完全能夠滿足重雷區環境的特殊要求。
1. 熱插撥，混插
2. 主板熱備份
3. 二次電源熱備份
4. 單元板故障檢測并自動隔離
5. 中繼迂回路由，冗余備份
6. 低功耗
7. 可升級
8. 可擴展強
9. 用戶端口和通信端口全部K20防雷擊
10. 系統啟動時間快，為3-5秒
11. 全部板卡工作狀態和告警指示
系統標準技術指標
本系統遵照國家電信聯盟（ITU-T）的規范和標準，符合國際電報電話委員會（CCITT） G.712、G.732號建議書，符合國家YD/344-90 《自動用戶調度機進網要求》，GB/T 5443-1985 《電話自動交換網鈴流和信號音技術指標測試方法》， GB/T 5444-1985 《電話自動交換網用戶信號技術指標測試方法》，GB/T 14381-1993 《程控?cái)?shù)字用戶自動電話調度機通用技術條件》;
技術指標
數字制式：數字時分A率2.048Mb/s PCM系統
交換網絡：內外線2048×2048無阻塞單T網絡接口
提供兩個標準的RS232串口
傳輸特性： 分機—分機 2～7dB / 分機—中繼 2～7dB
撥號方式：脈沖、音頻
脈沖接收：脈沖速度8～14脈沖/秒，脈沖斷續比（1.3～2.5）：1，脈沖位間隔≤350ms；
脈沖轉送：脈沖速度10±1脈沖/秒，脈沖斷續比（1.6 ±0.2）：1；
中繼用戶二次撥號：脈沖速度10～12脈沖/秒，加速度《10%。
話務量：用戶0.2Erl 中繼0.7Erl
呼損率：本局＜1% 出局＜0.5%
對地不平衡度：300～600Hz≥40dB 600～3400Hz≥46dB
用戶饋電電流≥18mA 環路電阻R≤1KΩ
絕緣電阻R≥20KΩ 線間電容C≤0.5μF
電源雜音≤2.4mV
供電電源：AC：220V±20% 50Hz±2Hz / DC：48V
外接：48V 20～100AH蓄電池
功耗： 50W～1000W （視系統配置而定）
使用環境：溫度0～36℃ 相對濕度35%～75%
